Little Kathy vertikal

Vertikale Einzylinder-Dampfmaschine oder Zweizylinder-Dampfmaschine.

Technische Daten

  • Sockel 100 x 45 mm oder 100 x 87 mm
  • Schwungraddurchmesser 66 mm
  • Bohrung 14 mm oder 16 mm
  • Hub 19 mm

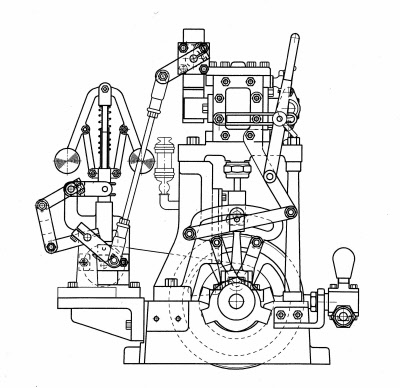

Bauplan Little Kathy vertikale Einzylinder

811221
  • Beschreibung
Bauplan von W. Schneeberger. Alle Einzelteile in Millimetermassen, massstäblich gezeichnet. Mit Umsteuerung, Speisepumpe, Fliehkraftregler und Drosselklappe.

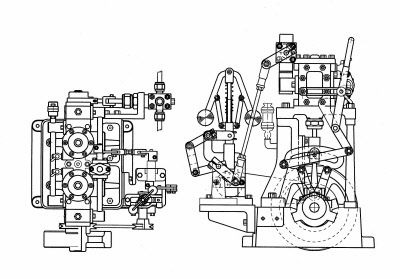

Bauplan Little Kathy vertikale Zweizylinder

811222
  • Beschreibung
Bauplan von W. Schneeberger. Alle Einzelteile in Millimetermassen, massstäblich gezeichnet. Mit Umsteuerung, Speisepumpe, Fliehkraftregler und Drosselklappe.

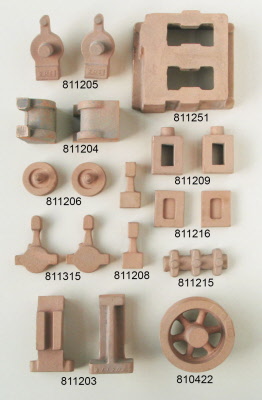

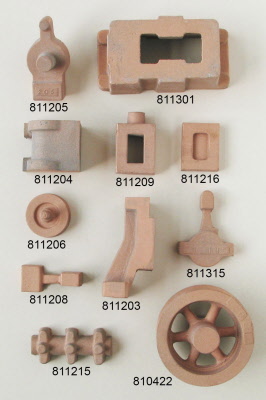

Gusssatz Little Kathy vertikal Einzylinder

811200

Gusssatz Little Kathy vertikale Zweizylinder

811250


Einzelne Rohlinge

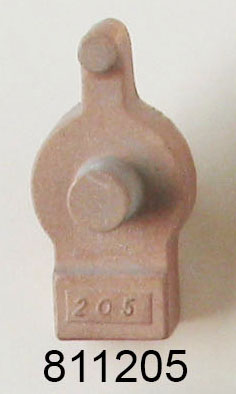

Innerer Zylinderdeckel Little Kathy

811205
  • Beschreibung

1x im Gusssatz Little Kathy vertikal Einzylinder enthalten.

2x im Gusssatz Little Kathy vertikal Zweizylinder enthalten.

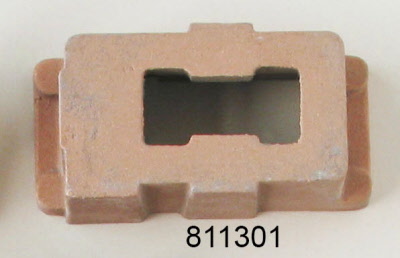

Maschinensockel Little Kathy vertikal

811301
  • Beschreibung
1x im Gusssatz Little Kathy vertikal Einzylinder enthalten.

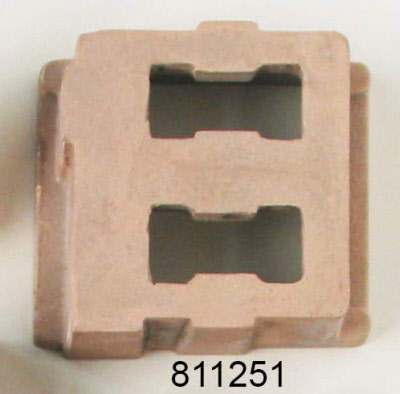

Maschinensockel Little Kathy Zweizylinder vertikal

811251
  • Beschreibung
1x im Gusssatz Little Kathy vertikal Zweizylinder enthalten.

Zylinder Little Kathy

811204
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

Schieberkasten Little Kathy

811209
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

811216

Schieberkastendeckel Little Kathy

811216
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

Äusserer Zylinderdeckel Little Kathy

811206
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

Pleuelstange Little Kathy

811208
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

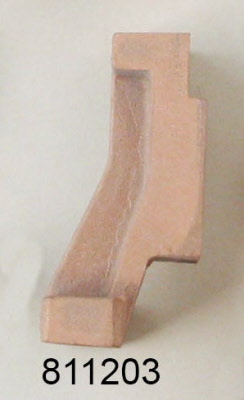

Kreuzkopfführung vertikal Little Kathy

811203
  • Beschreibung

1x im Gusssatz Little Kathy vertikal Einzylinder enthalten.



2x im Gusssatz Little Kathy vertikal Zweizylinder enthalten.

Exzenterbrille symmetrisch Little Kathy

811315
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

2x im Gusssatz Little Kathy Zweizylinder enthalten.

Für die Variante mit Wasserpumpe wird ein weiteres Stück benötigt.

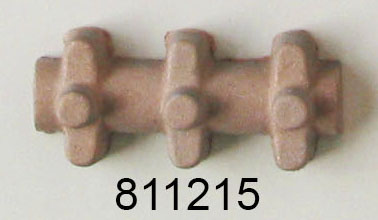

Lagerschalen Little Kathy vertikal

811215
  • Beschreibung

1x im Gusssatz Little Kathy vertikal Einzylinder enthalten.



1x im Gusssatz Little Kathy vertikal Zweizylinder enthalten.

Schwungrad 70mm Little Kathy

810422
  • Beschreibung

1x im Gusssatz Little Kathy Einzylinder enthalten.

1x im Gusssatz Little Kathy Zweizylinder enthalten.

Excenterbrille gekröpft Little Kathy

811320
  • Beschreibung

Exzenterbrille gekröpft für die Stephenson Steuerung.

Für die Einzylindermaschine werden 2 Stück benötigt, für die Zweizylindermaschine werden 4 Stück benötigt. Die gekröpften Exzenterbrillen ersetzen die symmetrische Exzenterbrille.

Fliehkraftreglerfuss in Bronze

811127

Gabel zu Fliehkraftregler in Bronze

811128

Support Fliehkraftregler in Bronze

810865

Winkelplatte für Wasserpumpe

811309

Rohrbogenmaterial 55x40mm, ø10mm

810392

Flanschmaterial 70x19x11mm

810393
