Oda

Oda

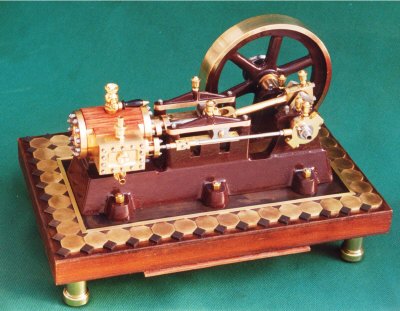

Liegende Einzylindermaschine nach dem Vorbild eines deutschen Modells Anfang des 20. Jahrhunderts

  • Länge 245mm
  • Schwungraddurchmesser 114mm
  • Bohrung 23mm
  • Hub 32mm
Größeres Bild

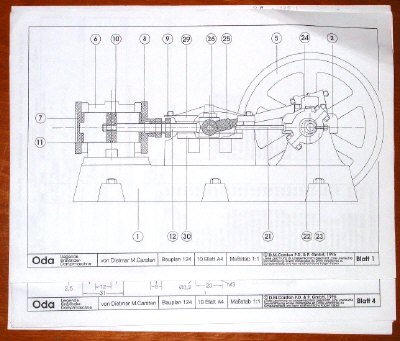

Bauplan "Oda" von D.M.C.

810124
  • Beschreibung
  • alle Einzelteile in mm
  • Massstab 1:1
  • mit Baubeschreibung
  • 22 Blatt A4
Größeres Bild

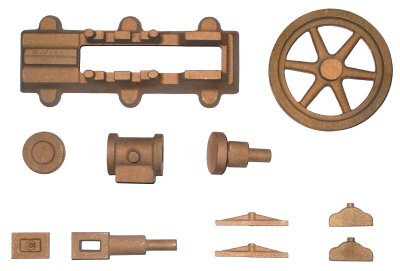

Gusssatz für eine Oda

810100


Einzelne Rohlinge

Größeres Bild

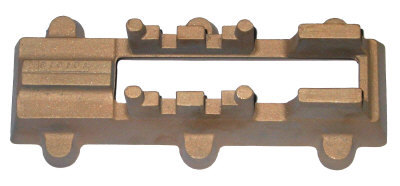

Maschinenbett

810101
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

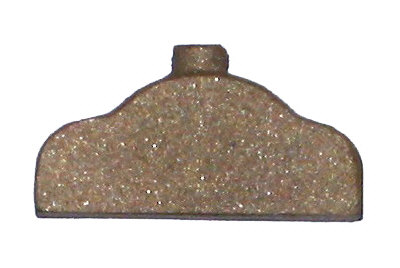

Kurbelwellenlagerbock Oberteil

810102
  • Beschreibung
  • Im Gusssatz enthalten: 2x

Schwungrad, Aussendurchmesser: 119.5mm

810105
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

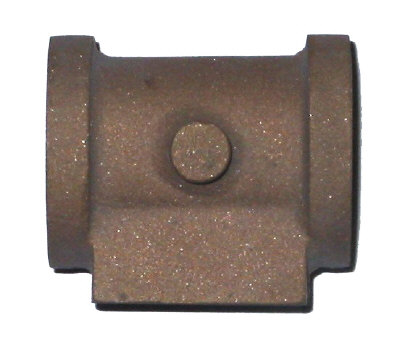

Zylinder

810106
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

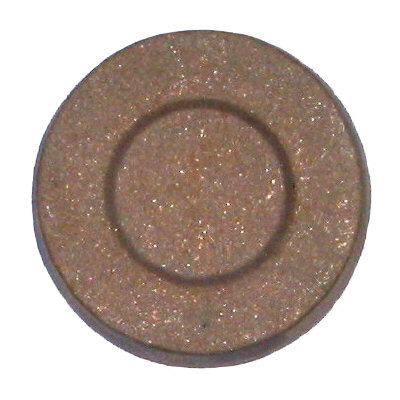

Hinterer Zylinderdeckel

810107
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

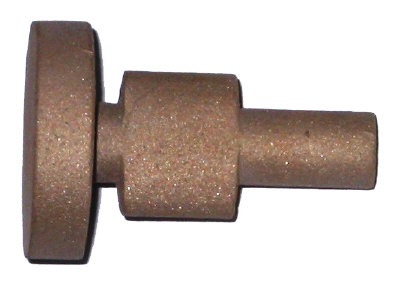

Vorderer Zylinderdeckel mit Stopfbüchse

810108
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

Schieberkasten mit Schieberkastenstopfbüchse

810113
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

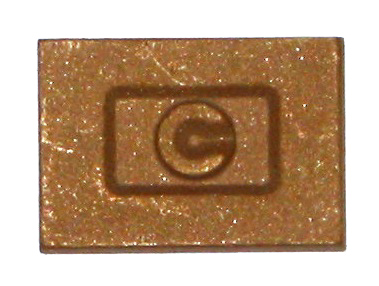

Schieberkastendeckel

810115
  • Beschreibung
  • Im Gusssatz enthalten: 1x
Größeres Bild

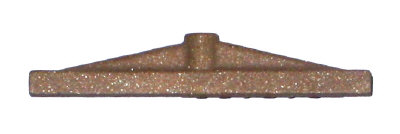

Kreuzkopfführung oben

810129
  • Beschreibung
  • Im Gusssatz enthalten: 2x
