maudslay

Maudslay

Vertikale Einzylinder Dampfmaschine nach einem Vorbild von ungefähr 1807.



Technische Daten:

  • Sockel 140 x 110 mm
  • Höhe 280 mm
  • Schwungrad ø 85 mm
  • Zylinderbohrung 14 mm oder 16 mm, Hub 25 mm

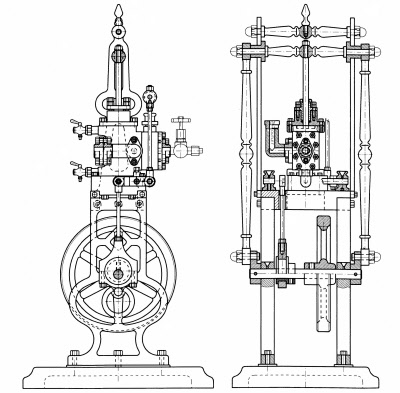

Bauplan Maudslay

811500
  • Beschreibung
Metrischer Modellzeichnungssatz massstäblich gezeichnet mit allen Einzelteilen.

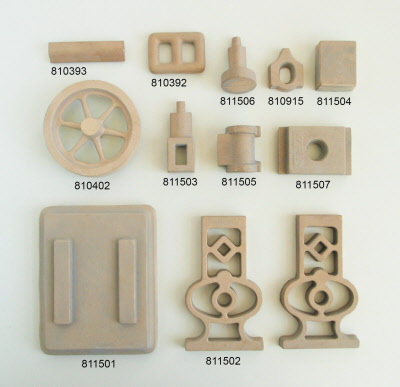

Gusssatz Maudslay

811599
  • Beschreibung
Gusssatz Dampfmaschine Maudslay in Bronze


Einzelne Rohlinge

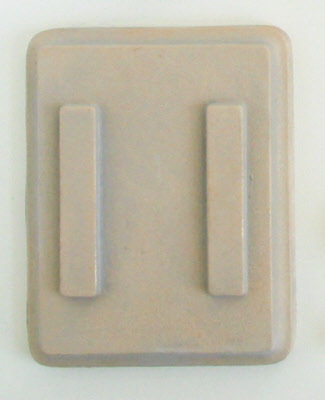

Sockel Maudslay

811501
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

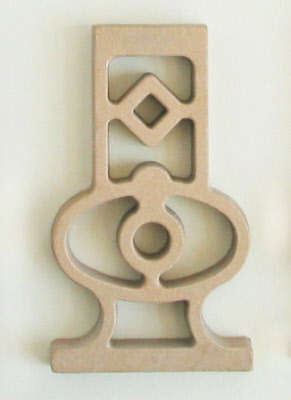

Seitenteil Maudslay

811502
  • Beschreibung
2x im Gusssatz Maudslay enthalten.

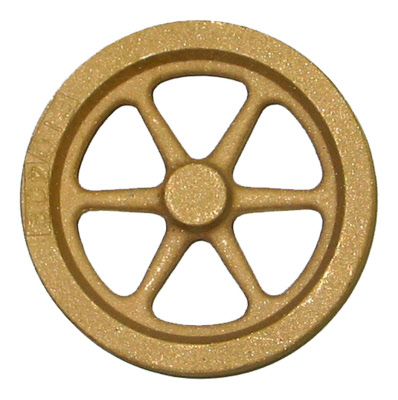

Schwungrad 90mm

810402
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

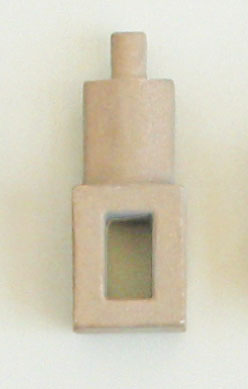

Schieberkasten Maudslay

811503
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

Zylinder Maudslay

811505
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

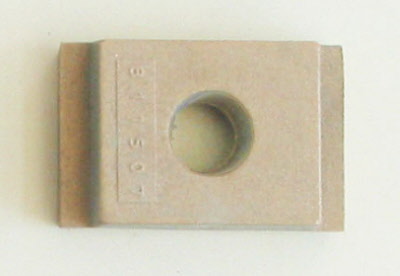

Grundplatte Maudslay

811507
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

Flanschmaterial 70 x 19 x 11 mm

810393
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

Rohrbogenmaterial 55 x 40 mm, ø10 mm

810392
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

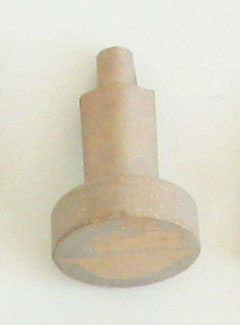

Innerer Zylinderdeckel Maudslay

811506
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

Exzenterbrille Maudslay

810915
  • Beschreibung
1x im Gusssatz Maudslay enthalten.

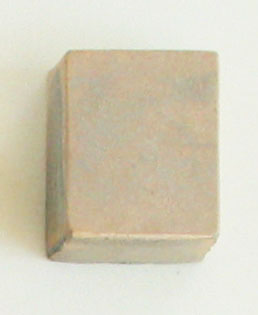

Äusserer Zylinderdeckel Maudslay

811504
  • Beschreibung
1x im Gusssatz Maudslay enthalten.
