Wagengussteile

Größeres Bild

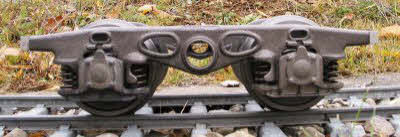

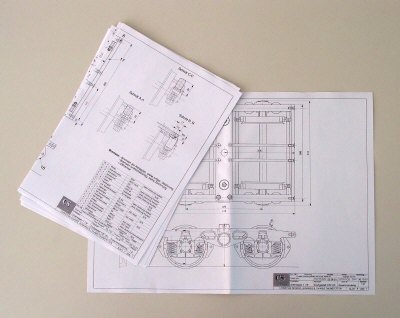

Metrischer Modellzeichnungssatz

817000
  • Beschreibung
Drehgestell Y25 UIC, 7¼''
  • mit allen Einzelteilen
  • Massstab 1:1
  • Stückliste
  • © Christian Scherz

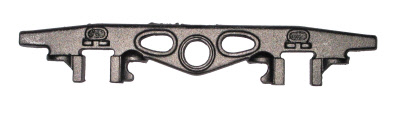

Seitenteil

817001
  • Beschreibung
zu Drehgestell Y25 UIC, 7¼''
  • GGG-40
Größeres Bild

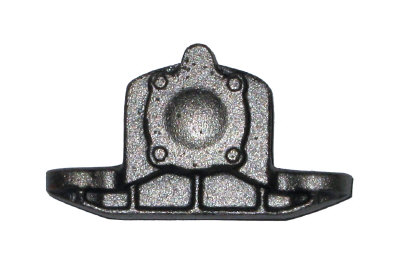

Achslagergehäuse

817005
  • Beschreibung
zu Drehgestell Y25 UIC, 7¼''
  • GGG-40

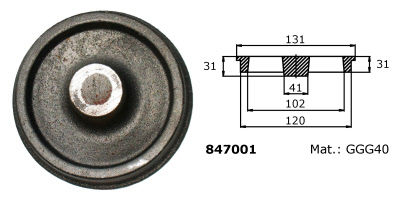

Rad, Aussendurchmesser: 120mm

847001
  • Beschreibung
zu Drehgestell Y25 UIC, 7¼''
  • GGG-40
Größeres Bild

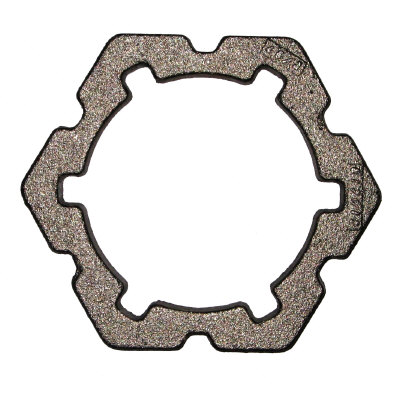

Bremsklotzring

817012
  • Beschreibung
zu Drehgestell Y25 UIC, 7¼''
  • Innendurchmesser 108mm
  • Dicke 16mm
  • GGG-20

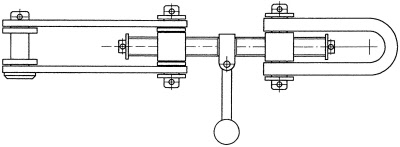

Zeichnung Kupplung Massstab 1:4.5

820145
  • Beschreibung

Metrischer Bauplan mit allen Einzelteilen mit Stückliste, Copyright Christian Scherz

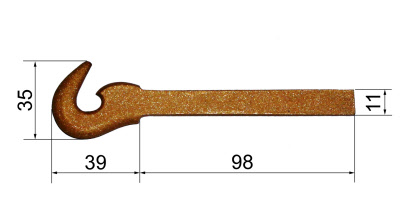

Zughaken im Massstab 1:4.5

820907
  • Beschreibung
  • Dicke 10mm
  • Bronze

Zeichnung Kupplung für 7¼"

820714
  • Beschreibung

Metrischer Bauplan mit allen Einzelteilen mit Stückliste, Copyright Christian Scherz

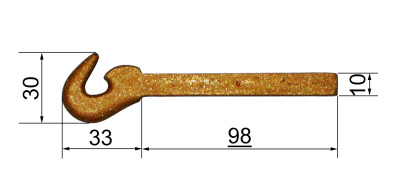

Zughaken 7¼''

837018
  • Beschreibung
  • Dicke 9mm
  • Bronze
Größeres Bild

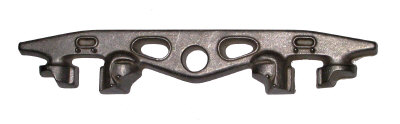

Wange zu Drehgestell Y25

820901,820902
  • Beschreibung
  • Massstab 1:11.25
  • SBB+SNCF
  • 5''
Größeres Bild

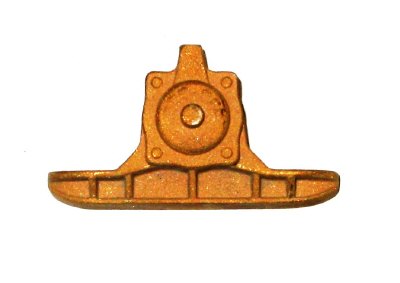

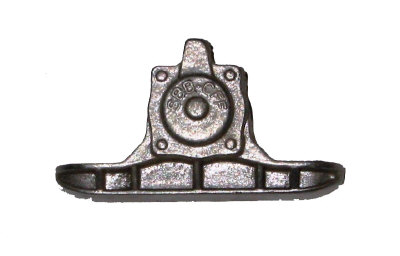

Achslagergehäuse B ø28mm

820905,820906

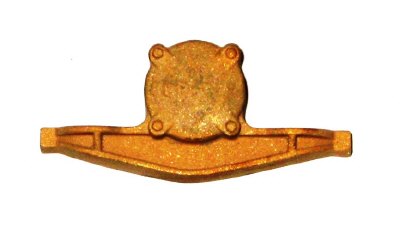

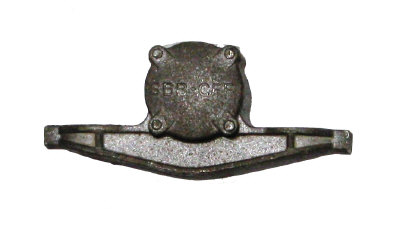

Achslagergehäuse A ø28mm

820903,820904

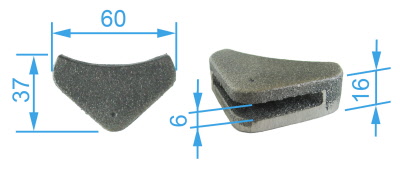

Bremsklotz mit Schlitz 60x37x16mm

820829
  • Beschreibung

Für Raddurchmesser um 135mm

in Grauguss

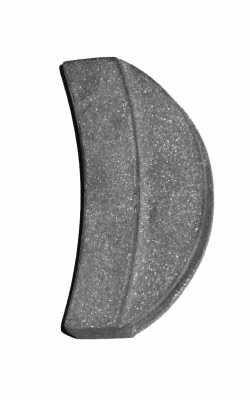

Bremsklotz

820908
  • Beschreibung
  • Grösse 83x43x23mm
  • ø250mm
  • Massstab 1:4.5
  • 7¼''
  • Grauguss
Zoom

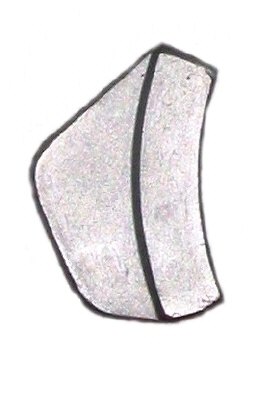

Bremsklotz

820909
  • Beschreibung
  • ø100mm
  • 38x27mm
  • Bronze

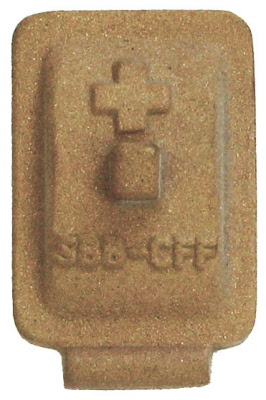

Achslagergehäusedeckel in Bronze

820910
  • Beschreibung

Grösse 29x41x11mm

Gewölbter Bereich 19x30mm
